PCBA ir jos aušinimo sprendimų supratimas
„Awind Hardware Limited“.
Kas yra PCBA?
PCBA reiškiaSpausdintinės plokštės surinkimas. Tai reiškia visą grandinę, kai visi elektroniniai komponentai -pvz., rezistoriai, kondensatoriai, IC ir jungtys-prilituojami ant plikos PCB.
PCBA yra beveik visų šiuolaikinių elektroninių prietaisų „smegenys“ – nuo išmaniųjų telefonų ir LED apšvietimo iki pramoninių valdiklių, medicinos įrangos ir automobilių sistemų.
Kodėl aušinimas yra svarbus PCBA?
Kadangi PCBA tvarko galios konvertavimą, signalų apdorojimą ir duomenų skaičiavimą, jis neišvengiamai generuoja šilumą. Jei ši šiluma nėra tinkamai valdoma, tai gali sukelti:
1. Sumažėjęs našumas– Esant aukštai temperatūrai, elektroniniai komponentai gali sulėtėti.
2. Trumpesnis tarnavimo laikas– Šiluma pagreitina medžiagos senėjimą ir lydmetalio nuovargį.
3. Sistemos gedimas– Perkaitimas gali sukelti išjungimą ar net negrįžtamą žalą.
Štai kodėl efektyvus šilumos valdymas-ar aušinant oru, ar aušinant skysčiu-yra svarbi PCBA dizaino dalis.
Įprastos PCBA šilumos šalinimo technologijos
Presuotas šilumos kriauklė
Procesas:Aliuminio ekstruzija sudaro vientisą -šilumą šalintuvą su briaunomis.
Savybės:Maža kaina, greita gamyba, lankstus pelekų aukščio dizainas, tinkamas masinei gamybai.
Programos:Vidutinės{0}} ir mažos{1} galios PCBA, pvz., maitinimo moduliai ir valdymo plokštės.
Aliuminio pagrindas + integruotas štampuotas aušintuvas
Procesas:Aliuminio šiluminės konstrukcijos derinamos su PCB arba aliuminio pagrindu, dažnai naudojant štampavimo-liejimą arba apdirbant armavimo briaunas.
Savybės:Kompaktiška konstrukcija, idealiai tinka{0}}ribotam dizainui.
Programos:LED tvarkyklių plokštės, apšvietimo PCBA, stiprintuvų moduliai.
Skived Fin Heat Sink
Procesas:Ašmenų įrankis „skaldo“ didelio-tankio plonas briaunas tiesiai iš aliuminio arba vario bloko, be litavimo jungčių tarp briaunų.
Savybės:Didelis aušinimo efektyvumas, maža šiluminė varža.
Programos:Maitinimo moduliai, inverteriai pramoninei ar medicinos įrangai.
Šilumos kriauklė su šilumos vamzdžiu
Procesas:Šilumos vamzdžiai greitai perduoda šilumą iš šilumos šaltinio į pelekų sritį.
Savybės:Tinka koncentruotiems šilumos šaltiniams, kur negalima įrengti didelių aušintuvų.
Programos:Didelio{0}}tankio serveriai, GPU plokštės, įterptosios pramoninės plokštės.
Vandens aušinimo sprendimai PCBA
Vamzdžiai-Įterptoji šaltoji plokštė
Procesas:Variniai arba nerūdijančio plieno
Privalumai:Paprasta struktūra, maža kaina, tinka dideliems{0}}šilumos šaltiniams arba kelioms lustams.
Minusai:Ribotas kontaktinis plotas, ne toks idealus tiksliam taškiniam aušinimui.
Programos:Didelės{0}}galios pavaros moduliai, maitinimo šaltinio PCBA.

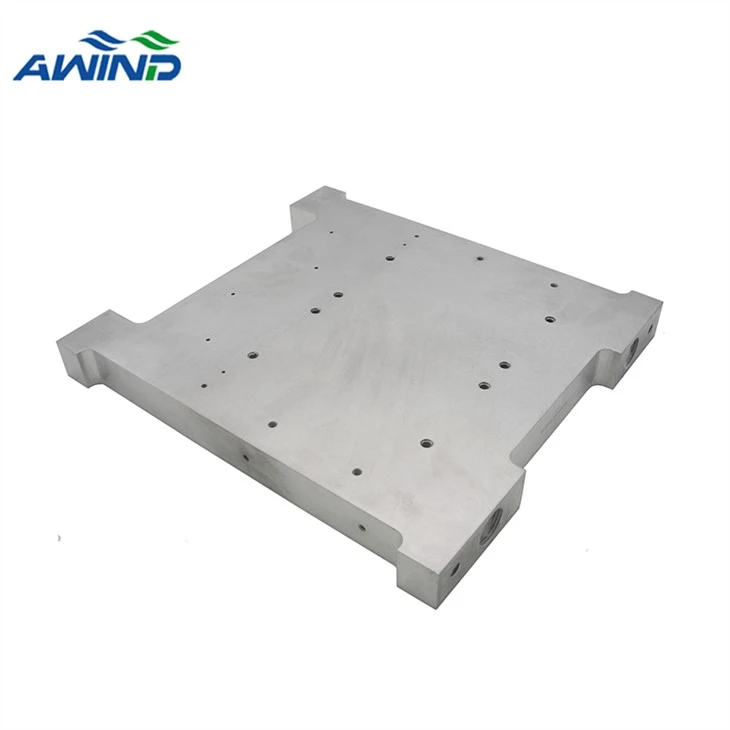

Friction Stir Welded (FSW) šalta plokštė
Procesas:Dvi aliuminio plokštės suvirinamos kartu naudojant frikcinį suvirinimą, kad būtų suformuoti vidiniai kanalai.
Privalumai:Didelis konstrukcijos stiprumas, puikus sandarumas, ekologiškas{0}}.
Minusai:Ribotas dizaino lankstumas, taikomas tik tam tikroms medžiagoms.
Programos:Inverteriai, geležinkelių sistemos, serveriai, telekomunikacijų bazinės stotys.
Vakuuminė lituota šaltoji plokštė
Procesas:CNC apdirbimo būdu sukuriami aušinimo skysčio kanalai, kurie užsandarinami dengiamąja plokšte ir lituojami vakuuminėje krosnyje.
Privalumai:Lankstus vandens kanalo dizainas, sklandi išvaizda, didelis tikslumas, keičiamo dydžio gamyba.
Minusai:Didesnė kaina, mažesnis konstrukcijos stiprumas, palyginti su FSW.
Programos:Galios elektronika, pramonės automatika, elektromobiliai, energijos kaupimas, aviacija.
Išvada
PCBA aušinimas nėra -visiems-tinkantis-vienas sprendimas.
Užvidutinės šilumos apkrovos, oru-aušinami aušintuvai, pvz., ekstruzijos arba išlenktos briaunos, yra ekonomiškai-efektyvios ir patikimos.
Uždidelės-galios, didelio-tankio programosskysčiu{0}}aušinamos šaltos lėkštės pasižymi puikiu našumu.
Tinkamo aušinimo metodo pasirinkimas priklauso nuo tokių veiksnių kaip galios tankis, erdvės apribojimai, kaina ir produkto gyvavimo ciklas.
Tinkamai valdant šilumą, PCBA gali veikti efektyviai, tarnauti ilgiau ir išlaikyti optimalų našumą{0}}net ir sudėtingomis sąlygomis.
