Awind pirmaujanti R kampo lenkimo technologija, skirta nerūdijančio plieno vamzdžių vandens aušinimo plokštėms

Koks yra vandens aušinimo plokštės R{0}}kampas?

Lenkimo spindulys reiškia lenktos dalies vidinio kampo spindulį vandens aušinimo plokštės lenkimo proceso metu.
Pavyzdžiui, jei aliuminio plokštė, kurios storis yra 3 mm, yra sulenkta 90 laipsnių kampu, vidinės išlenktos srities spindulys yra tai, ką vadiname R kampu.

Raudona rodyklė yra R kampas

R kampo vaidmuo ir svarba

Protingas R kampo dizainas turi didelę reikšmę gerinant skystų šaltų plokščių patikimumą ir šilumos išsklaidymą, o tai atsispindi šiais aspektais:

1. Neleiskite medžiagai įtrūkti

Jei lenkimo metu R kampas yra per mažas, medžiaga gali lūžti dėl vietinės įtempių koncentracijos, ypač metalams, kurių plastiškumas yra silpnas, pavyzdžiui, aliuminio lydiniams.

2. Pagerinti surinkimo tikslumą ir nuoseklumą

Tinkamas R{0}}kampo dizainas padeda pasiekti aukštą-tikslią vandeniu-aušinamų plokščių prijungimą visoje sistemoje, pagerinant surinkimo efektyvumą ir bendrą šilumos išsklaidymo nuoseklumą.

3. Užtikrinkite aušinimo kanalo vientisumą

Per mažas R kampas gali suspausti arba pažeisti vidines aušinimo konstrukcijas (pvz., lazerinio suvirinimo kanalus, mikrokanalus ir kt.), paveikti skysčio srautą ir taip sumažinti aušinimo efektyvumą.

4. Optimizuokite suvirinimo konstrukcijos dizainą

Vandeniu aušinamos plokštės dažnai sujungiamos su dengiamomis plokštėmis naudojant frikcinį, lazerinį ir kitus suvirinimo procesus. Tinkamas R-kampas gali pagerinti suvirinimo kokybę ir sandarinimo patikimumą.

Tiesioginis R-kampo lenkimo poveikis vandeniu-aušinamų plokščių veikimui

R-kampo konstrukcija yra susijusi ne tik su konstrukcijų formavimo galimybe, bet ir tiesiogiai įtakoja vandens aušinimo plokščių veikimą, įskaitant:

1. Ar nėra varinių arba nerūdijančio plieno vamzdžių įtrūkimų arba suplokštėjimų;

2. Ar vidinis srauto kanalas lieka neužkimštas;

3. Ar bendra konstrukcija buvo deformuota;

4. Ar šilumos išsklaidymo efektyvumas sumažėjo dėl vietinio atgalinio srauto, negyvų kampų ir kitų problemų.

Vario ir nerūdijančio plieno vamzdžių R-kampo konstrukcijos palyginimas skystose šaltose plokštėse

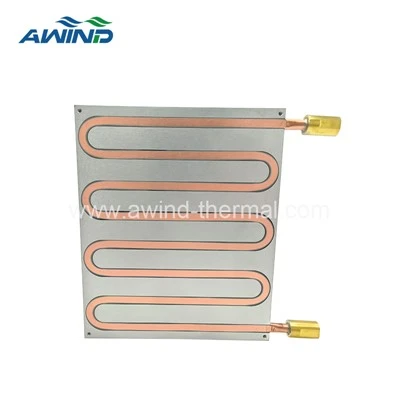

Įkastose vamzdžių vandens aušinimo plokštėse dažniausiai naudojami variniai vamzdžiai ir nerūdijančio plieno vamzdžiai dėl jų puikaus šilumos laidumo ir brandžios apdorojimo technologijos. Tačiau dėl materialių skirtumų jie turi ir panašumų, ir reikšmingų R-kampo dizaino skirtumų.

bendras pagrindas:

1. Turi būti laikomasi minimalaus lenkimo spindulio principo
Abiejų tipų vamzdžiai turi užtikrinti, kad lenkimo spindulys būtų ne mažesnis už mažiausią leistiną vertę, kad būtų išvengta vidinės sienelės įtrūkimų, išsilyginimo ar susiraukšlėjimo.

2. R kampas yra glaudžiai susijęs su vamzdžio skersmeniu
R kampas paprastai apskaičiuojamas naudojant "vamzdžio išorinio skersmens x koeficiento" metodą, pvz., R Didesnis arba lygus 5–8 x vamzdžio išorinis skersmuo.

3. Įtakoja srauto kanalų lygumą ir šilumos išsklaidymą
Per mažas lenkimo spindulys gali padidinti srauto pasipriešinimą, sumažinti srauto greitį ir netgi sukurti vietines šilumos išsklaidymo akląsias vietas.

4. Brėžinyje turi būti aiškiai pažymėtas R kampas
Negali būti numatytasis apdorojimas, kitaip tikrasis gatavas produktas gali labai skirtis nuo projekto.

Diferencinis palyginimas:

Kodėl nerūdijančio plieno vamzdis vis dar dažnai naudojamas ant skysčio aušinimo plokščių, nepaisant mažesnio apdorojimo sunkumo, lenkimo kampo ir šilumos laidumo, palyginti su variniu vamzdžiu?

1. Stiprus atsparumas korozijai. Nerūdijantis plienas pasižymi dideliu atsparumu korozijai vandeniui, etilenglikoliui, fluoro aušinimo skysčiui, alyvai ir kt., todėl tinka atšiaurioms aplinkoms, pavyzdžiui, pajūryje, chemijos gamyklose ir lauke.

2. Didelis gniuždymo stipris. Nerūdijančio plieno vamzdžiai turi plonas sieneles, bet yra labai tvirti ir gali atlaikyti didesnį darbinį slėgį (pvz., didesnį nei 1 MPa) be deformacijos ar sprogimo

3. Atsparus oksidacijai aukštoje temperatūroje. Nelengvai oksiduojasi aukštoje temperatūroje, tinka naudoti įrenginiuose su aukšta karšta temperatūra (pvz., lazeriuose, galios elektronikoje)

4. Geras suderinamumas. Nerūdijančio plieno medžiaga pasižymi geru cheminiu stabilumu ir tinka naudoti su įvairiais skysčių tipais arba aukštais švaros reikalavimais, pavyzdžiui, medicinos įranga ir eksperimentinė įranga.

5. Geras mechaninis stabilumas. Nerūdijantis plienas pasižymi dideliu kietumu ir elastingumo moduliu, todėl ilgą laiką naudojant konstrukcija sunkiai deformuojasi arba dėl nuovargio įtrūksta

Jei siekiailgalaikis patikimumas, cheminis stabilumas arba prisitaikymas prie aplinkos, reikia atsižvelgti į nerūdijančio plieno vamzdžius.
Nors nerūdijančio plieno vamzdžius sunku sulenkti ir jų šilumos laidumas yra prastas, jų atsparumas korozijai, aukštas slėgis ir aukšta temperatūra atšiauriomis darbo sąlygomis negali būti pakeisti variniais vamzdžiais. Jo trūkumas „iš tikrųjų yra“ pranašumas „tam tikrose situacijose - būtent todėl, kad jis yra pakankamai kietas ir pakankamai stabilus“, tinka aukščiausios klasės aušinimo scenarijams.

Kai kurios vandens aušinimo plokštelės šilumos kriauklės programos, kuriose kaip srauto kanalai dažniausiai naudojami nerūdijančio plieno vamzdžiai. Pavyzdžiui: medicininė įranga (pvz., MRT), lazeriai / pramoninis pjovimas, energijos kaupimo / ryšio įranga, cheminė / puslaidininkinė įranga, aukšto{1}}slėgio aušinimo sistemos.

„Awind“ pirmaujanti R kampo lenkimo technologija, skirta nerūdijančio plieno vamzdžių vandeniu{0}}aušinamų plokščių

Didelio sudėtingumo nerūdijančio plieno vamzdžių skysčio aušinimo plokščių aušintuvo R kampo lenkimo procese „Awind“ yra pramonės priešakyje, pasižyminti puikiomis projektavimo galimybėmis ir gamybos procesais.

Kaip gerai žinoma, nerūdijantis plienas yra kietesnis ir elastingesnis nei varis, todėl lenkimo metu gali atsirasti tokių problemų kaip atšokimas ir vamzdžio įtrūkimai. Ypač siekiant mažų R kampų, jo apdorojimo sunkumai padidėja geometriškai. Todėl pasiekti mažą R-kampo lenkimą kartu užtikrinant aušinimo kanalo vientisumą ir šilumos laidumo efektyvumą yra didžiulis techninio proceso iššūkis.

„Awind“ daugelį metų daugiausia dėmesio skiria vandens aušinimo plokščių gaminių tyrimams ir gamybai, nuolat įveikiant techninius sunkumus, tokius kaip lenkimas, surinkimas ir suvirinimas, ir galiausiai kurdama vandens aušinimo plokštę su nerūdijančio plieno vamzdžiu, atitinkančiu pramonės technologinį aukštį. Jis puikiai veikia mažo R-kampo valdymo, kanalo priežiūros, šiluminės varžos optimizavimo ir kitais aspektais.

Produktas išryškina šiuos parametrus:
Dydžio specifikacijos: 152,4 mm × 133,35 mm × 13,97 mm (I × P × A)

Pagrindo medžiaga: AL6063 aliuminio lydinys

Įkasto vamzdžio medžiaga: SUS nerūdijančio plieno vamzdis, skersmuo D9,53 mm, sienelės storis T0,89 mm

Mažiausias pasiektas R{0}}kampas: 9,02 mm (rekomenduojama užpildyti tikrąją vertę)

Projektuojant vandeniu{0}}aušinamas plokštes, rekomenduojama R-kampo (lenkimo spindulio) vertė paprastai yra 3–5 kartus didesnė už išorinį vamzdžio skersmenį, kad būtų užtikrinta vamzdžio formavimo kokybė ir skysčio lygumas lenkimo proceso metu. Dažniausiai naudojama skaičiavimo formulė:
R=k×D
Tarp jų:

R reiškia lenkimo spindulį (vienetas: mm)

D yra išorinis dujotiekio skersmuo (vienetas: mm)

K yra medžiagos koeficientas, kurio bendras verčių diapazonas yra toks:

Varinis vamzdis: 3-4

Nerūdijančio plieno vamzdis: 4-5

Šiame pavyzdyje kaip pavyzdį imant nerūdijančio plieno aušinimo vamzdį, kurio išorinis skersmuo yra 9,53 mm (ty . 3/8 colio), rekomenduojamas mažiausias lenkimo spindulys yra:

𝑅=(9,53/2) × 4=19.06mm

Tačiau iš tikrųjų galime pasiekti R{0}}mm

Ši itin mažo lenkimo spindulio konstrukcija yra labai sudėtinga net variniams vamzdžiams, tačiau Awind įgyvendino šį procesą ant nerūdijančio plieno vamzdžių, užtikrindamas stabilų ir patikimą bendrą plokštės veikimą ir nuolatinį šilumos išsklaidymo efektyvumą. Šis gaminys visiškai parodo Awind gilią patirtį tikslaus lenkimo, sudėtingo kanalų valdymo ir šilumos išsklaidymo sistemos optimizavimo srityse.

išvada

Vandens aušinimo plokštės R kampas, nors ir maža detalė, yra susijęs su konstrukcijos sauga, šilumos išsklaidymu ir gamybos sąnaudomis. Pirmaujantis „Awind“ nerūdijančio plieno vamzdžių lenkimo technologijos našumas ne tik išsprendžia daugybę techninių problemų, susijusių su didelio-tankio ir kompaktiškomis struktūromis, bet ir užtikrina tvirtą aukščiausios-įrangos šilumos valdymo palaikymą.

Jei jums reikia daugiau techninės informacijos ar pavyzdinio palaikymo, nedvejodami susisiekite su „Awind“ profesionalia komanda. Mes pateiksime jums pritaikytus ir labai patikimus šiluminius sprendimus.
